英国Pulsar DFM 6.1多普勒超声波流量计的校准步骤

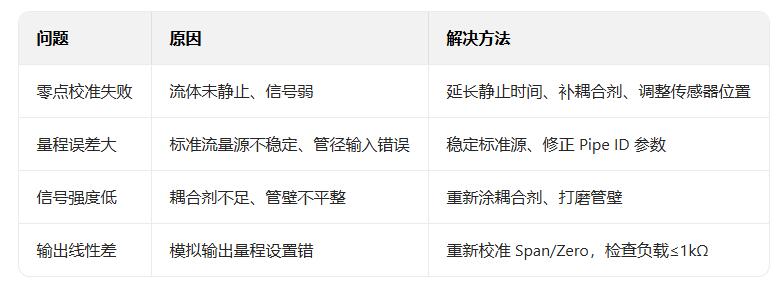

Pulsar DFM 6.1 的校准核心是先完成零点校准（消除零漂）、再做量程（跨度）校准（匹配标准流量），最后验证信号与测量精度，全程通过 5 键键盘在 Calibration 菜单中执行，以下是分步教程、合格标准与常见问题处理。
硬件与安装确认
校准设备：标准流量源（精度高于 ±0.5%）、万用表（测 4–20mA 输出）、记录表格（记标准值与测量值）。
工况准备：流体静止（零点校准）或稳定通流（量程校准），介质含≥100μm 固体颗粒 /≥75ppm 气泡，温度稳定（20℃±5℃）。
权限解锁：按确认键进入菜单，输入默认密码 0000，解锁管理员权限。
确保管道内流体静止（关阀或停泵，等待≥5 分钟），主界面流速示值接近 0。
菜单路径：Calibration → Flow Calibration → Zero Calibration，按确认键启动。
屏幕显示 “Zero Cal in Progress"，等待 3–5 秒，显示 “Zero OK" 即完成；若失败，检查信号强度与流体静止状态，重新执行。
按确认保存，返回上级菜单。
启动标准流量源，设定已知流量值（如满量程的 20%/50%/100%，至少 3 个点），稳定≥2 分钟，记录标准流量 Q_std。
菜单路径：Calibration → Flow Calibration → Span Calibration，按确认进入。
用左 / 右键输入标准流量值 Q_std，按确认匹配，屏幕显示 “Span Cal Complete" 即保存。
信号设置：Calibration → Signal Setup，滤波时间设 2–5s（平滑波动），信号强度阈值设≥40dB（低于则报警）。
流向设置：Calibration → Flow Direction，选 Forward（正向）/Reverse（反向）/Bidirectional（双向），确保与实际流向一致。
菜单路径：Calibration → Analog Output → Span/Zero。
零点校准：0 流量时，输出设为 4mA（4–20mA 模式），用万用表测输出端，偏差≤0.1mA。
量程校准：满量程流量时，输出设为 20mA，调整 Span 值
按确认保存，完成后测试 0–100% 量程输出线性度。
精度验证：在 3 个不同流量点对比标准值与 DFM 6.1 示值，合格标准为≤±2%。
信号检查：主界面信号强度≥60dB，无 Err-01（信号弱）/Err-02（流速异常）报警。
输出测试：万用表测 4–20mA 输出，0 流量对应 4mA，满量程对应 20mA，线性良好。
记录校准数据：日期、标准流量值、测量值、校准人员，归档留存。
日常维护：每 3–6 个月检查零点，每年进行一次完整量程校准；更换传感器或管道参数后，立即重新校准。
数据备份：用 USB 导出校准记录，通过 Windows 软件分析，确保数据可追溯。
零点校准已完成，0 流量时示值≤0.01m/s。
量程校准覆盖低 / 中 / 高 3 个流量点
信号强度≥60dB，流向设置正确。
4–20mA 输出线性良好，偏差≤0.1mA。
