德国SITEMA KFH锁紧装置在数控机床的应用
在高精度数控机床（CNC）加工过程中，主轴头、滑枕、Z轴立柱等运动部件一旦发生意外位移、下滑甚至坠落，不仅会导致昂贵刀具损毁、工件报废，更可能引发严重安全事故。如何在断电、液压失效或伺服系统故障时实现停机？越来越多机床制造商将目光投向了来自德国的SITEMA KFH系列弹簧力锁紧装置——一套无需外部能源、纯机械式的安全守护方案。
一、数控机床为何需要“失效安全"锁紧？
现代数控机床追求高速、高精、高动态响应，但这也带来了潜在风险：
重力负载下滑：立式加工中心的Z轴滑枕自重可达数吨，断电后易因重力缓慢下滑；
伺服抱闸不足：传统电机抱闸仅适用于轻载，无法应对大惯量或长时间停机；
液压系统泄漏：平衡缸失效可能导致主轴箱突然下坠；
安全标准升级：ISO 13849、GB/T 15706等标准要求关键运动轴具备PL d/e级安全防护。
此时，SITEMA KFH锁紧装置凭借其“失能即锁"的特性，成为理想的安全冗余方案。
二、KFH如何工作？——纯机械，更可靠

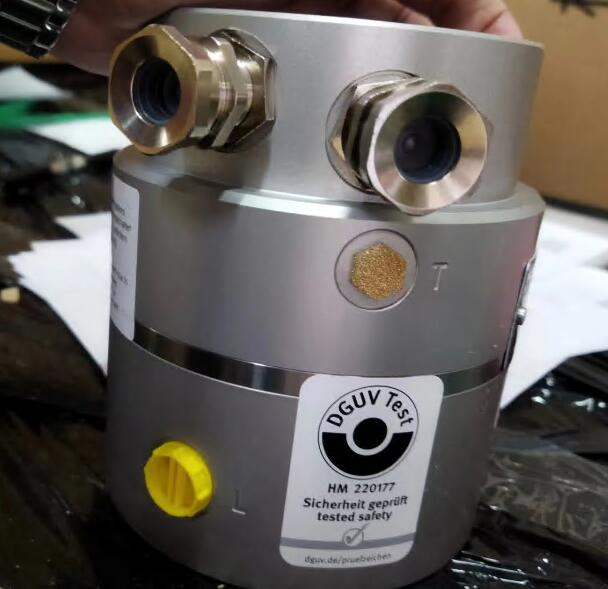

SITEMA KFH是一种弹簧加载、液压/气动释放的夹紧单元，安装于机床导轨旁或主轴箱内部，直接夹持圆柱形支撑轴（如淬硬导杆）。
✅ 正常运行时：通入压力油（通常30–200 bar），克服弹簧力，KFH松开，轴自由移动；
⚠️ 断电/断压时：压力消失，强力碟簧瞬间夹紧轴体，实现无间隙、高刚性锁定，防止任何位移。
典型型号如 KFH 056、KFH 070、KFH 090，夹紧力从30 kN到200 kN不等，适配Ø35–Ø90mm轴径，覆盖主流机床需求。
三、在数控机床中的典型应用场景
| 应用部位 | 风险场景 | KFH解决方案价值 |
|---|
| 立式加工中心Z轴 | 滑枕因重力缓慢下滑 | 停机/断电时自动锁死，保护刀具与工件 |
| 五轴联动机床摆头 | A/C轴在倾斜位置失稳 | 锁定旋转支撑轴，防止角度偏移 |
| 龙门铣床横梁 | 长行程横梁热变形或振动 | 提供额外刚性支撑，提升加工稳定性 |
| 车铣复合中心主轴箱 | 主轴箱意外回退 | 防止碰撞尾座或卡盘 |
| 自动换刀机构（ATC） | 刀库定位轴松动 | 确保换刀位置精准，避免撞刀 |
四、相比传统方案，KFH有何优势？
| 对比项 | 传统电磁抱闸 / 液压制动 | SITEMA KFH锁紧装置 |
|---|
| 能源依赖 | 需持续供电或液压维持 | 无需能源，纯机械失效安全 |
| 夹紧刚性 | 存在微小间隙或弹性变形 | 无背隙，刚性高 |
| 维护需求 | 易磨损，需定期更换摩擦片 | 全封闭设计，基本免维护 |
| 响应速度 | 毫秒级延迟 | 压力释放即刻锁紧（<10ms） |
| 安全等级 | 通常PL b/c | 可达PL e / SIL 3 |
